Montageanleitung Saugnapfanbau an Halterung für

Volkslogger und IPAQ

1. Generelles

Der Anbau mit Saugnäpfen ist dafür vorgesehen, einen Volkslogger und

ein Handheldgerät auf einer suberen, glatten Oberfläche zu halten.

Es ist vorgesehen, diesen Anbau mit unserer Halterung zu kombinieren,

jedoch sind selbstverständlich auch andere Anwendungen möglich.

Die Saugnäpfe stammen aus einer Industrieanwendung. Nach unserer

Ansicht stellt deren Kraft und Größe den optimalen Kompromiß dar.

Trotz turblenter Luft während Flüge hat die Halterung während mehrerer

Stunden ihre Funktion erfüllt.

2. Technische Daten

Das Gehäuse und alle sonstigen mechanischen Teile sind entweder aus Alluminium oder Edelstahl gefertigt und sind damit rostfrei. Das Gewicht aller Bauteile beträgt 95 Gramm.

3. Inhalt des Bausatzes

Der Bausatz enthält alle zum Bau der Halterung erforderlichen mechanischen Bauteile:

Teil Werkstoff

Halteblech Aluminium

2 x Saugnapf Kunststoff

M2 Innensechskantschraube DIN 6912 A2 – 70 Edelstahl, 2 Stück

4. Montage der Halterung

Die Saugnäpfe werden zerlegt, indem deren Achse herausgedrückt wird. Hierfür wird vorzugsweise ein entsprechender Dorn verwendet.

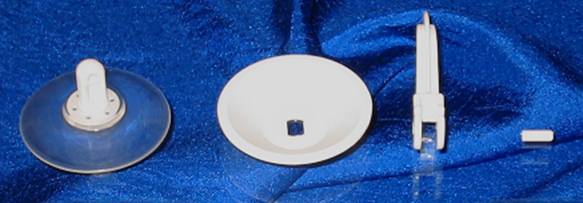

Zerlegter Saugnapf

Der Hebel wird auf entsprechend der eigenen Vorstellungen gekürzt. Desweiteren schlagen wir vor, zumindest den Kunststoffteller, die Alluminumplatte und den Hebel in matt schwarz zu lackieren. In den folgenden Bildern wird die Alluminiumplatte trotzdem weiter ohne Lackierung gezeigt um einen möglichst guten Kontrast der Fotos zu gewährleisten.

In den Topf der Saugnäpfe wird jeweils eine Bohrung Durchmesser 2mm gebohrt.

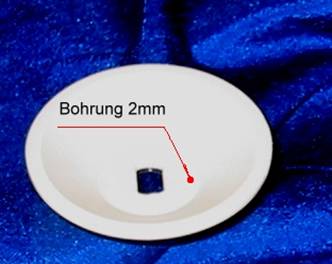

Gebohrter Saugnapf

Mit den beiliegenden Schrauben werden die Töpfe an der Halteplatte befestigt wie im Bild gezeigt:

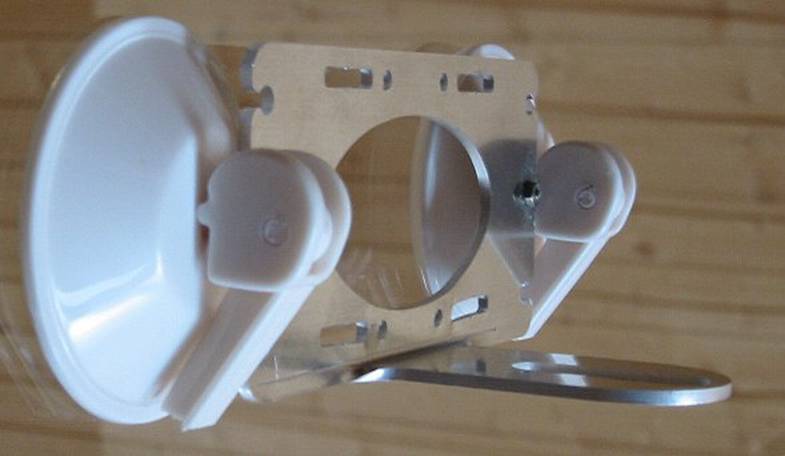

Fertige Halterung

Abschließend werden die Exzenterhebel mittels der Achsen wieder montiert.

5. Montage im Flugzeug

Für die Montage an der Cockpitverglasung werden die Exzenterhebel geöffnet, die Saugnäpfe werden leicht angefechtet und leicht an die Cockpitverglasung gedrückt. Anschließend werden die Exzenterhebel umgelegt um eine höhere Haltekraft zu erreichen.
